PS4,Switch,モニタ,アンプの音声出力設定備忘録

今までずっと3.1chでゲームやら動画やらアニメやらを散々観てきたつもりだったのだが、なんか結構前からセンタースピーカーだけ音が出てなかったらしく(気付くの遅)色々設定いじってなんとか音が出るようになったので、忘れぬよう記しておく。

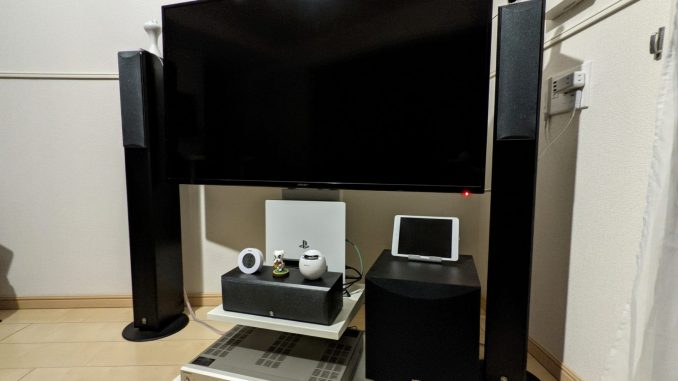

接続環境

PS4 Pro, Nintendo Switch → HDMIでモニタ → 光デジタル出力でアンプ → スピーカー3.1ch

再生機器を直接アンプに繋ぐのが理想だが、アンプが古すぎてHDMI端子がないため、モニタを介す形になっている。

なんでサラウンドスピーカーも繋いで5.1chにしないのかというと、配線が面倒だからです。

環境詳細

モニタJAPANNEXT JN-VT500UHD 4K 50インチ液晶ディスプレイ UHD
光DgケーブルAmazonベーシック 光デジタルケーブル TOSLINK
アンプONKYO TX-L55
フロントSPYAMAHA スピーカー NS-F210
サブウーファーYAMAHA スピーカー NS-SW050
センターSPYAMAHA スピーカー NS-C210

モニタは激安だったけどちゃんと光デジタル出力端子がついててありがたかったやつ。スピーカーも激安なやつ。アンプは貰い物。

一応ここに書いた機器の商品リンクは記事下の方に貼ってます。アンプは超古いやつなのでアンプ以外。

問題

まず何故センタースピーカーだけ音が出ないのか追究。

アンプはステレオでDolby Digitalを受け取っている状態。
アンプでのスピーカーテストではセンタースピーカーからも問題なく音が出る。

ということは、

3.1chではなく2.1chステレオ再生になっており、センタースピーカーから音が出ていない。
そして原因はきっとアンプ以外にある。

(^o^; 三 ;^o^) なんでなんでー?なんで2.1chになってるのー??

設定見直し

PS4、Switch、モニタ、アンプの設定を説明書等も確認しつついじっていくと、急にセンタースピーカーから音が出始めたので(やったー)その時点での設定内容を記す。

PS4の音声出力設定

主に使用する端子光デジタル出力
音声フォーマット(優先)ビットストリーム(Dolby)

主に使用する端子は「HDMI」、音声フォーマットは「Linear PCM」になっていた。

実際PS4からはHDMIで音を出しており、PS4の光デジタル端子には何も刺さっていない状態ではあるが、最終的にモニタからアンプへ光デジタル出力をしているので、光デジタル出力を選択するのが正解っぽい。これで音が出たので。

音声フォーマットは迷ったが、Dolbyが正解っぽい。これで音が出たので。

調べるとデフォルトの音声フォーマットのLinear PCMは、音の圧縮はしないが光デジタル出力をすると2chステレオになるとか… それで2.1chになってたのかも… Oh…

Switchの音声出力設定

テレビのサウンド自動

ここはデフォルトでステレオになっていた。

ここで「サラウンド」を選択すると、スピーカーが足りてなくても強制的に5.1chか6.1chになるっぽい。「サラウンド」にしてあつ森をやると、サラウンドスピーカーがないからか島民たちの声が聞こえなかったww

「自動」にすると、繋いでないサラウンドスピーカーの分もフロントスピーカーとセンタースピーカーから聞こえるようになった。これだよこれぇ!!ありがてぇ配慮だ!!

モニタの音声出力設定

音声モードスタンダード
デジタル音声出力ビットストリーム
サラウンドオン

モニタの音声設定は「音声モード」を切り替えただけで他はいじってない。

「音声モード」はモニタ備え付けの(地獄のような音がする)スピーカーから音を出していた時、できるだけ音がクリアに聴こえるようにカスタムしたので、「スタンダード」ではなく「ユーザー」になっていた。しかし最近はモニタ備え付けスピーカーで音を出すシーンは皆無なので、デフォルトの「スタンダード」に戻した。一応ね。

「デジタル音声出力」と「サラウンド」はいじると音に変化があった。「デジタル音声出力」っていう項目は光デジタル出力のことを言ってるっぽい…?「サラウンド」はモニタ備え付けのスピーカーだけでなく光デジタル出力にも影響を及ぼすっぽい…?

アンプの状態

アンプの設定は色々いじったが、問題解決に直結するような項目はなかった気がする…

しかし再生機器から受信する信号が変わったからか、変化があった。
リモコンのサラウンドボタン「SURR」を押すと、以下の4項目が出るようになった。
以前は4項目も出ず、「Dolby D」の1項目しか出てなかった。

  • Neo:6Cinema
  • PLⅡ Movie
  • PLⅡ Music
  • PLⅡ Game

「Neo:6Cinema」とは、「Neo:6」のCinemaモードのこと。
「PLⅡ」とは、「Dolby Pro Logic II」のこと。

ど、どれがいいのじゃ…?!(^o^;)

Neo:6

2チャンネルで収録されたソースを6.1チャンネルで再生するモードです。6チャンネルすべてに広い周波数帯域が確保され、チャンネル間の独立性も優れています。映画に最適なCinemaモードと音楽再生に最適なMusicモードの2つのモードがあります。

ONKYO TX-L55 取扱説明書より

Musicモードは表示されない… サラウンドスピーカー繋いでないからかな…?

Dolby Pro Logic II

2チャンネルで収録されたソースを5.1チャンネルで再生するモードです。映画に最適なMovieモード、音楽再生に最適なMusicモードとゲームに最適なGameモードの3つのモードが選択できます。

ONKYO TX-L55 取扱説明書より

映画と音楽とゲーム… 都度変えて利用してみるか… (;^o^) メンド

問題の原因

再生機器のPS4 ProとNintendo Switchの音声出力設定が間違っていたんだと思う… ちゃんと確認しなきゃね俺…

何はともあれ一件落着!
今後はセンタースピーカーもきっちりエイジングしていくぜ!
